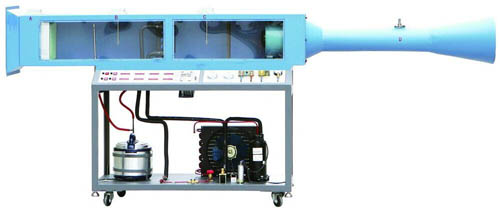

HYKQTJ-1空氣調節系統模擬實驗裝置
一、概述
空氣調節系統模擬實驗裝置是采用直流式空氣處理系統，并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用”、“制冷空調技術”、“建筑電氣控制技術”等課程的實驗教學。
二、裝置特點
1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
三、技術性能
1.輸入電源：?jiǎn)蜗嗳�AC220V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.制冷劑：R22
4.裝置容量：＜2.5kVA
5.重量：100kg
6.外形尺寸：320cm×60cm×130cm
四、實驗裝置的基本配置及功能
1.控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3.測量?jī)x表
(1)溫濕度傳感器4只，為了能夠直觀地讀數，將各組溫濕度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2)真空壓力表3只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器2只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2)變頻器1只
采用歐姆龍3G3MZ-AB004型變頻器，用于控制軸流風機風速及運行狀態
5.空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（兩個300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
6.風冷制冷機組：由1匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、實驗項目
1.全新風（直流式）空氣調節系統夏季運行工況實驗
2.全新風（直流式）空氣調節系統冬季運行工況實驗
3.自行設計組合工況實驗
